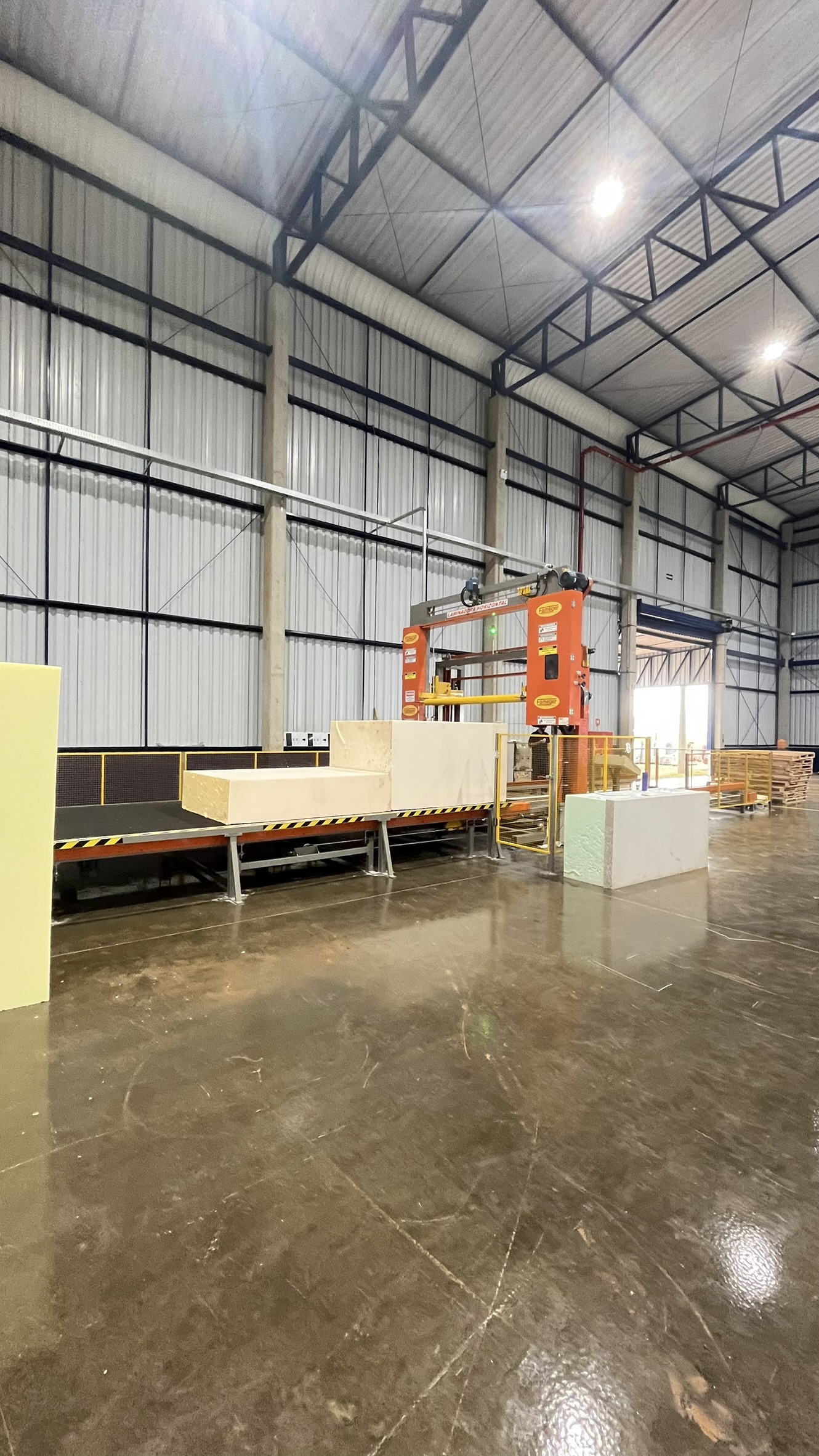

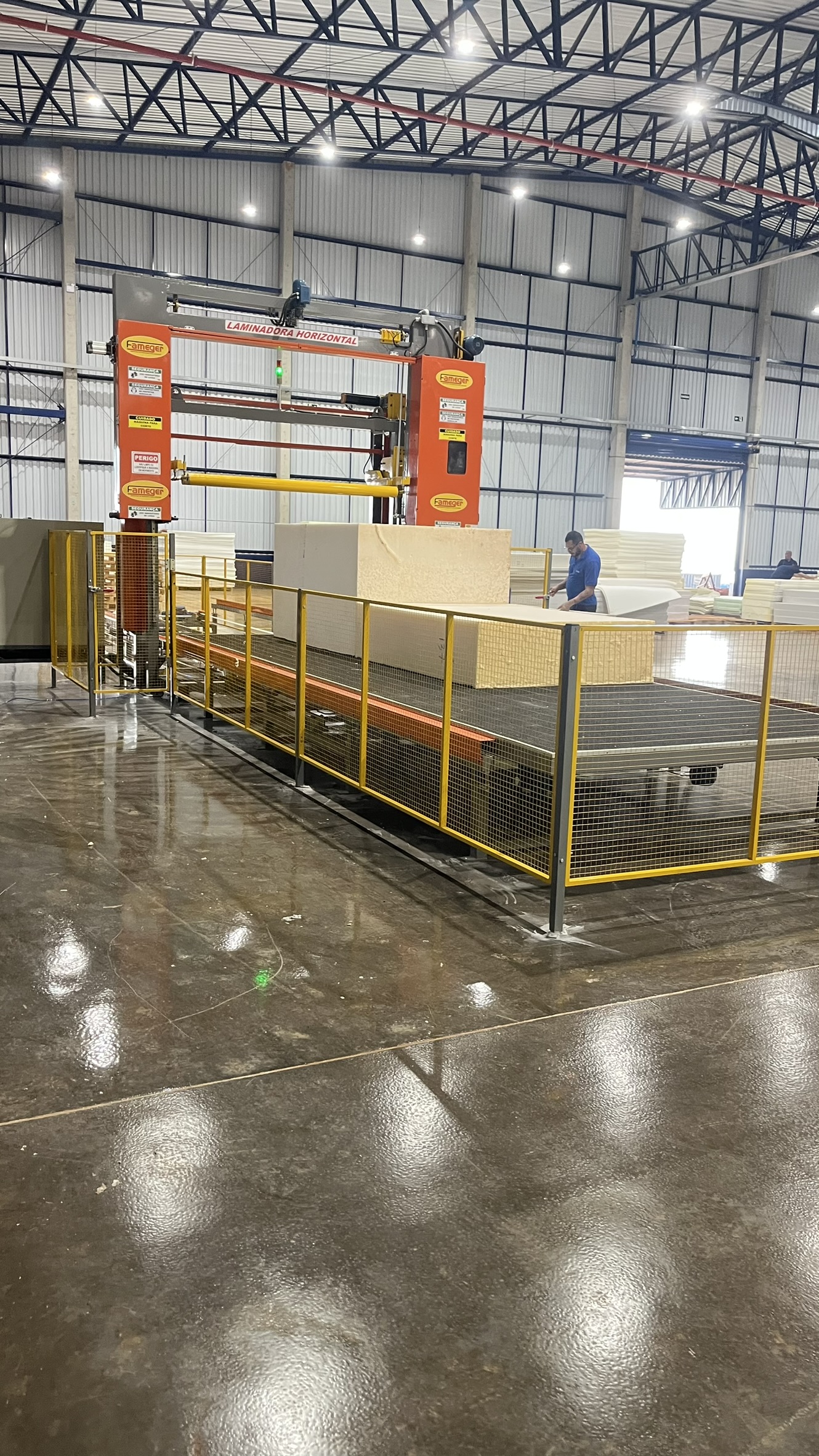

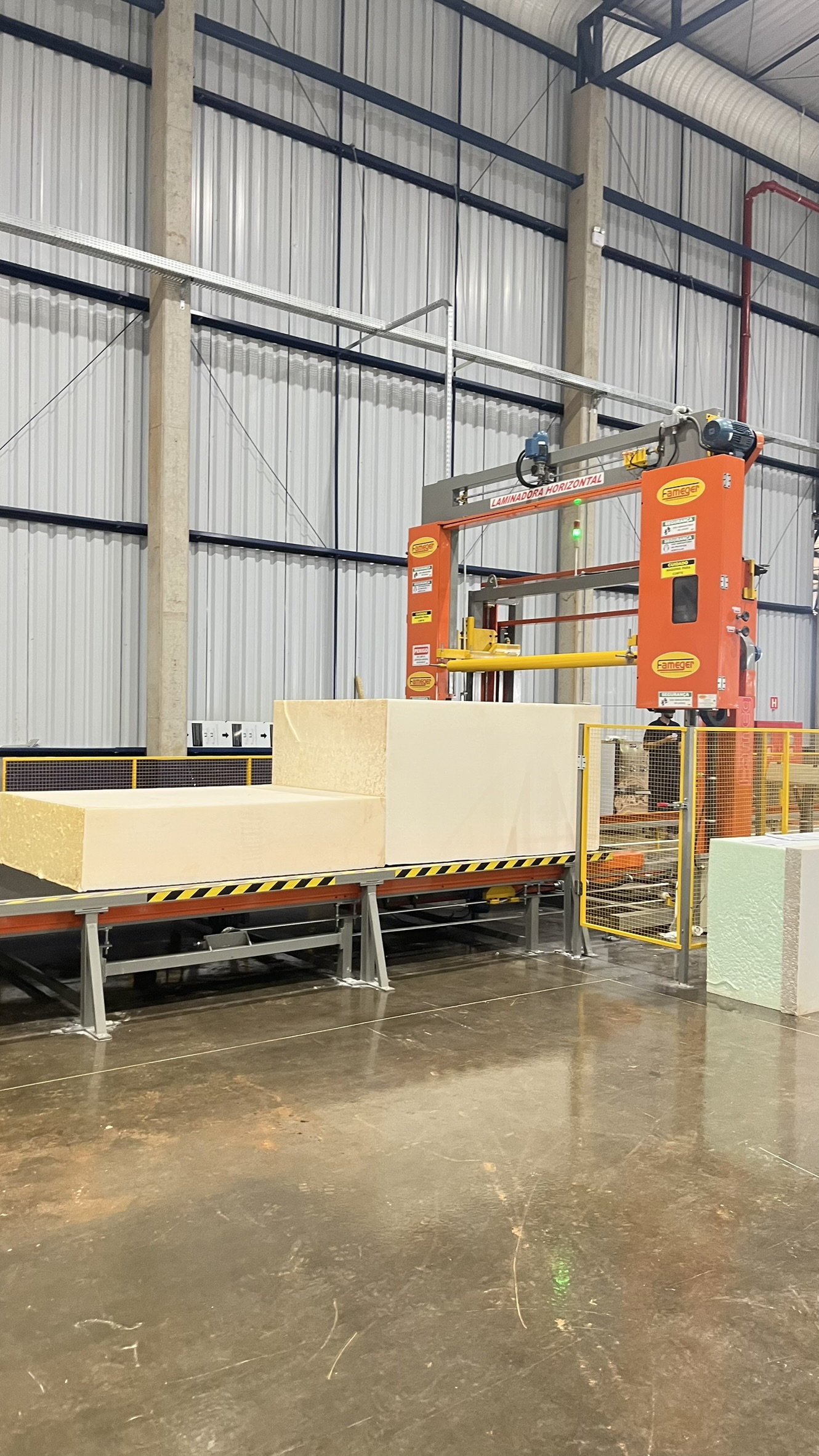

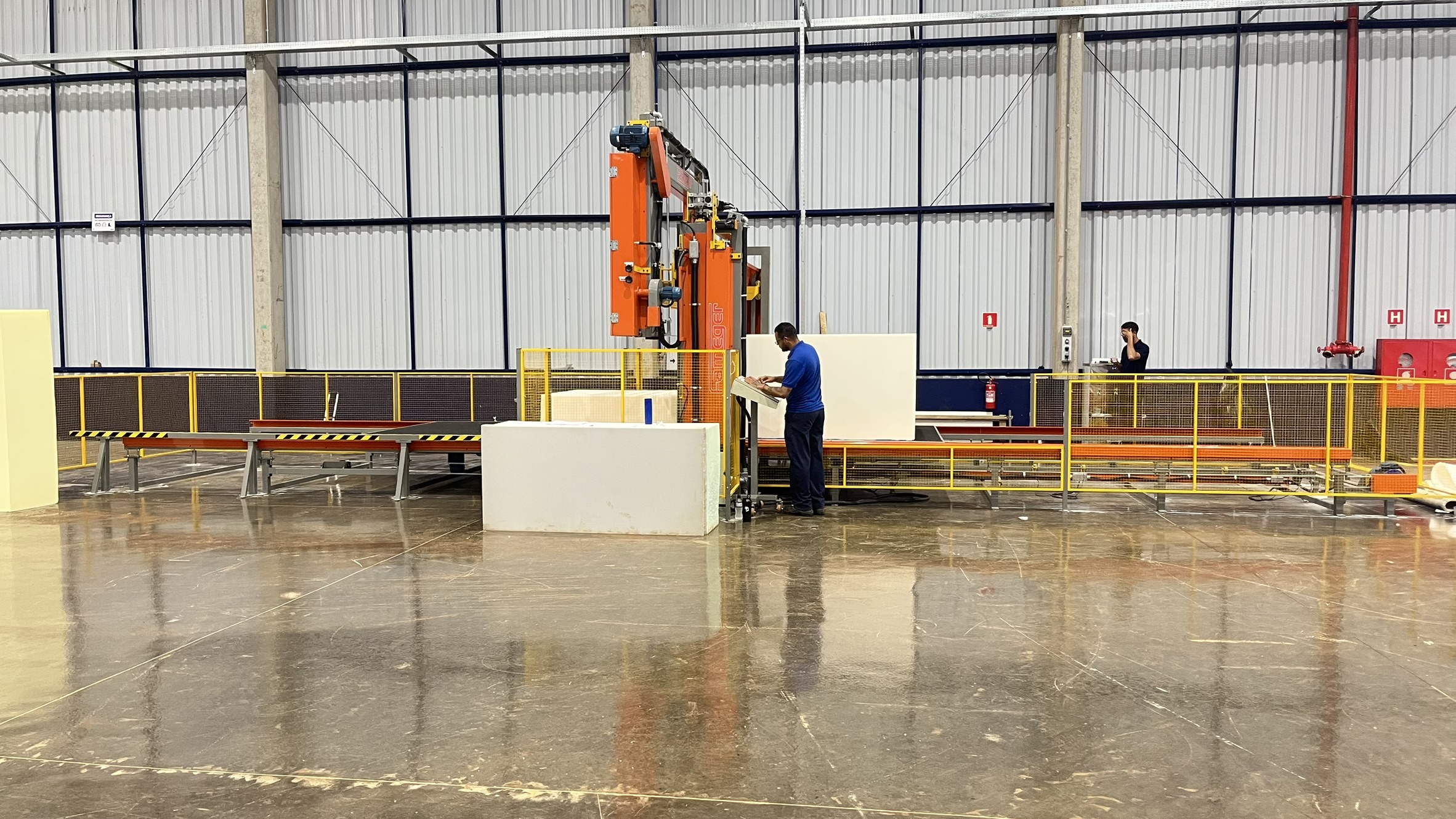

LAMINADORA HORIZONTAL FGR5000HG
Máquina destinada corte horizontal blocos de espumas flexíveis PU e espumas aglomeradas.
Descrição técnica
Conheça as principais características técnicas da Laminadora Horizontal FGR5000HG
Estrutura da máquina:
A Laminadora Horizontal FGR5000HG possui duas colunas frontais onde são fixadas 2 guias lineares para movimentação do cabeçote e 2 colunas traseiras para sustentação do cabeçote de corte.
A Laminadora Horizontal FGR5000HG possui duas colunas frontais onde são fixadas 2 guias lineares para movimentação do cabeçote e 2 colunas traseiras para sustentação do cabeçote de corte.
Tração do cabeçote:
A elevação e descida do cabeçote são realizadas por dois fusos de esfera laminado tracionados por servo motor.
A elevação e descida do cabeçote são realizadas por dois fusos de esfera laminado tracionados por servo motor.
Bandagem guia:
Bandagem com 2 pontos de ajuste para manter a lâmina sempre tensionada e garantir corte perfeito.
Bandagem com 2 pontos de ajuste para manter a lâmina sempre tensionada e garantir corte perfeito.
Ajuste de ângulo:
Sistema de ajuste de ângulo de corte conforme a espessura a ser laminada.
Sistema de ajuste de ângulo de corte conforme a espessura a ser laminada.
Sistema de corte:
A lâmina desliza sobre 4 volantes de ferro fundido passando pelo interior da bandagem guia, diminuindo o contato com a espuma.
O sistema permite cortar todo o bloco sem retirar as mantas laminadas.
A lâmina desliza sobre 4 volantes de ferro fundido passando pelo interior da bandagem guia, diminuindo o contato com a espuma.
O sistema permite cortar todo o bloco sem retirar as mantas laminadas.
Processo de corte:
O corte é realizado somente no avanço da mesa.
O corte é realizado somente no avanço da mesa.
Rolos de apoio:
Conjunto de 2 rolos para apoiar o bloco de espuma durante o processo de laminação.
Conjunto de 2 rolos para apoiar o bloco de espuma durante o processo de laminação.
Tração dos rolos:
Movimentação de elevação dos rolos de apoio realizada por servo motor.
Movimentação de elevação dos rolos de apoio realizada por servo motor.
Mesa de apoio:
Construída com tubo retangular e revestida com compensado de 15 mm, coberta com óxido de alumínio para maior aderência da espuma, evitando deslizamento durante o corte.
Construída com tubo retangular e revestida com compensado de 15 mm, coberta com óxido de alumínio para maior aderência da espuma, evitando deslizamento durante o corte.
Tração da mesa:
Sistema de tração por correia sincronizada.
Sistema de tração por correia sincronizada.
Sistema de sucção:
Sistema de pressão negativa para sucção e estabilização dos blocos através de 6 exaustores.
Sistema de pressão negativa para sucção e estabilização dos blocos através de 6 exaustores.
Movimentação da mesa:
Mesa movimentada sobre dois trilhos revestidos com lâmina de aço.
Mesa movimentada sobre dois trilhos revestidos com lâmina de aço.
Moto redutor:
Mesa tracionada por moto redutor com freio para avanço e retorno.
Mesa tracionada por moto redutor com freio para avanço e retorno.
Sistema operacional:
Painel com acionamento individual ou automático para todas as funções da máquina, incluindo posicionamento da espessura de corte, controlado por CLP, IHM e inversor de frequência para ajuste de velocidade de avanço e retorno.
Painel com acionamento individual ou automático para todas as funções da máquina, incluindo posicionamento da espessura de corte, controlado por CLP, IHM e inversor de frequência para ajuste de velocidade de avanço e retorno.
Observação:
O bloco de espuma pode ser laminado por inteiro sem retirar as mantas ou com retirada individual das mantas.
O bloco de espuma pode ser laminado por inteiro sem retirar as mantas ou com retirada individual das mantas.
Espessura mínima de corte:
3 mm.
3 mm.
Altura máxima de corte:
1300 mm.
1300 mm.
Largura de corte:
2100 mm.
2100 mm.
Comprimento da mesa:
6000 mm.
6000 mm.
Dimensões da máquina:
Altura da máquina: 3100 mm.
Largura máxima: 4280 mm.
Comprimento máximo de trilho: 13620 mm.
Altura da máquina: 3100 mm.
Largura máxima: 4280 mm.
Comprimento máximo de trilho: 13620 mm.
